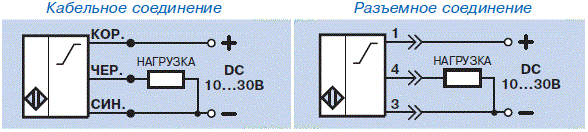

Схемы подключения

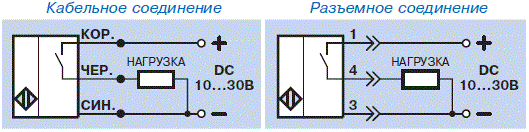

                                            ЗАМЫКАЮЩИЙ КОНТАКТ (при отсутствии объекта нагрузка отключена)

Исполнение 1
PNP транзистор

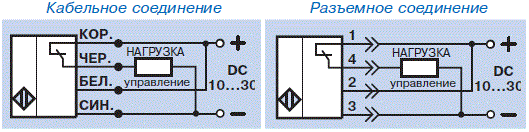

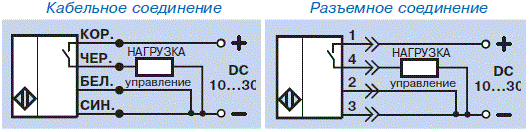

                                            ЗАМЫКАЮЩИЙ/РАЗМЫКАЮЩИЙ КОНТАКТ

                                           Замыкающий контакт при отсутствии объекта нагрузка отключена, если
                                           вход управления соединен с "-Uпит"






Исполнение 1П
PNP транзистор
                                           Размыкающий контакт при отсутствии объекта нагрузка подключена, если
                                           вход управления соединен с "+Uпит"

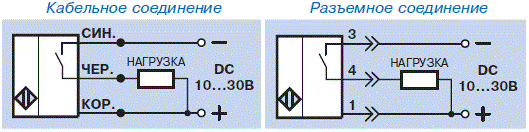

                                            ЗАМЫКАЮЩИЙ КОНТАКТ (при отсутствии объекта нагрузка отключена)

Исполнение 2
NPN транзистор

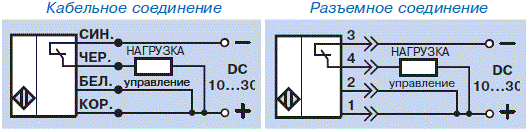

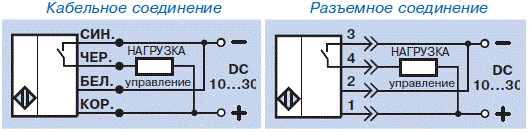

                                            ЗАМЫКАЮЩИЙ/РАЗМЫКАЮЩИЙ КОНТАКТ

                                           Замыкающий контакт при отсутствии объекта нагрузка отключена, если
                                           вход управления соединен с "-Uпит"






Исполнение 2П
NPN транзистор
                                           Размыкающий контакт при отсутствии объекта нагрузка подключена, если
                                           вход управления соединен с "+Uпит"

                                            РАЗМЫКАЮЩИЙ КОНТАКТ (при отсутствии объекта нагрузка подключена)

Исполнение 3
PNP транзистор



Исполнение 4
NPN транзистор



                                            ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (при отсутствии объекта одна нагрузка отключена, другая - подключена)

Исполнение 5
PNP транзистор



Исполнение 6
NPN транзистор

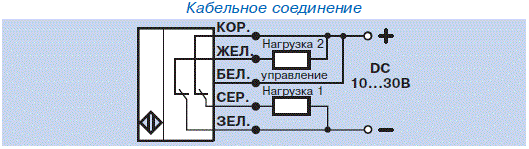

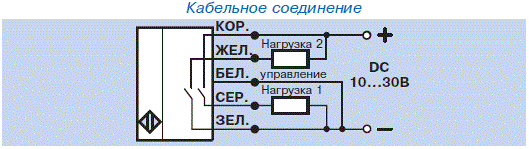

                                            УНИВЕРСАЛЬНЫЙ ВЫХОД PNP+NPN

                                           Замыкающий контакт при отсутствии объекта нагрузки отключены, если
                                           вход управления соединен с "-Uпит"






Исполнение 56П
PNP+NPN транзистор

                                           Размыкающий контакт при отсутствии объекта нагрузки подключены, если
                                           вход управления соединен с "+Uпит"

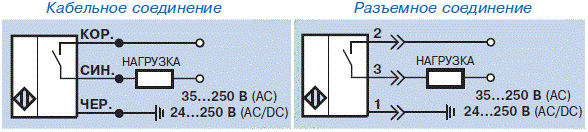

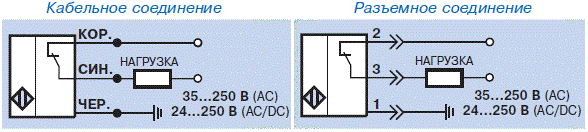

                            ЗАМЫКАЮЩИЙ КОНТАКТ (при отсутствии объекта нагрузка отключена)

Исполнение 7




                            РАЗМЫКАЮЩИЙ КОНТАКТ (при отсутствии объекта нагрузка подключена)

Исполнение 8




Исполнение 9

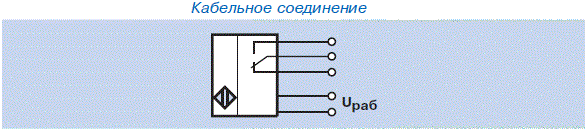

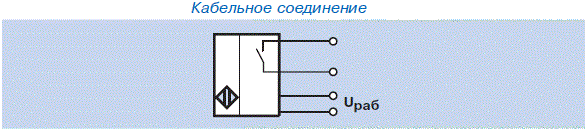

                            КОНТАКТЫ РЕЛЕ ЗАМЫКАЮЩИЕ (при отсутствии объекта нагрузка отключена)

Исполнение 10

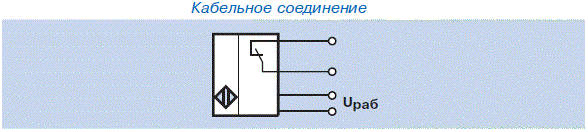

                            КОНТАКТЫ РЕЛЕ РАЗМЫКАЮЩИЕ (при отсутствии объекта нагрузка подключена)

Исполнение 11




                            КОНТАКТЫ РЕЛЕ ПЕРЕКЛЮЧАЮЩИЕ (при отсутствии объекта одна нагрузка
                            отключена, другая - подключена)

Исполнение 12

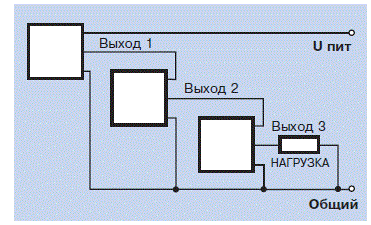

ПОСЛЕДОВАТЕЛЬНОЕ ВКЛЮЧЕНИЕ
Схемы могут быть построены на выключателях с выходными транзисторами PNP- и NPN-типа.
   В случае применения выключателей с замыкающими контактами выполняется логическая функция "И", при применении выключателей с размыкающими контактами - функция "ИЛИ".
   Здесь необходимо учитывать падение напряжения на каждом выключателе, а также увеличение потребляемого схемой тока, так как к току нагрузки прибавляются токи, потребляемые отдельными выключателями.

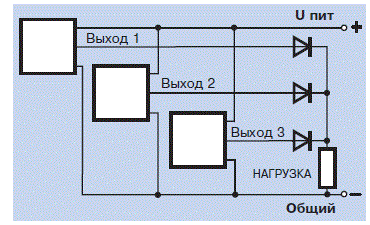

ПАРАЛЛЕЛЬНОЕ ВКЛЮЧЕНИЕ
Схемы могут быть построены на выключателях с выходными транзисторами PNP- и NPN-типа.
   В случае применения выключателей с замыкающими контактами выполняется логическая функция "ИЛИ", при применении выключателей с размыкающими контактами - функция "И".
   Диоды необходимы для электрической развязки выключателей друг от друга.



СХЕМА "И" для выключателей переменного тока
   Здесь необходимо учитывать, что значение падения напряжения на каждом выключателе достигает 7 В.
