Рекомендации по применению и монтажу датчиков
| Выключатели встраиваемые заподлицо | Выключатели не встраиваемые заподлицо | |
 |
 |
|

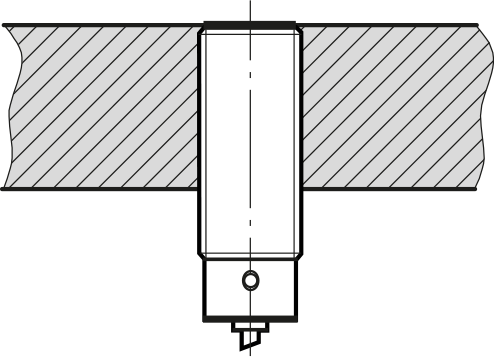

| + Выключатель защищен от боковых воздействий. - Расстояние воздействия может оказаться недостаточным. |
+ Вокруг чувствительного элемента выключателя требуется наличие зоны, свободной от материала, влияющего на чувствительный элемент. + Расстояние воздействия увеличено в 1,5 ... 2 раза. - Выключатель чувствителен к боковым механическим воздействиям. |
|
|
Для устранения влияния окружающих металлических элементов конструкции оборудования монтаж выключателей должен быть выполнен с соблюдением указанных размеров. |
||
| Монтаж индуктивных выключателей | Монтаж ёмкостных выключателей | |
 |
||
|
|
||
| Недопустимо | Рекомендации | |
|

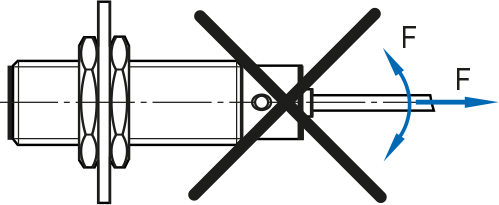

Не допускаются многократные перегибы подводящего кабеля и механические нагрузки на него. |
Если исключить механические воздействия невозможно, то подводящий кабель следует закрепить к неподвижным частям оборудования с помощью скоб. |
|
 |
 |
|
|

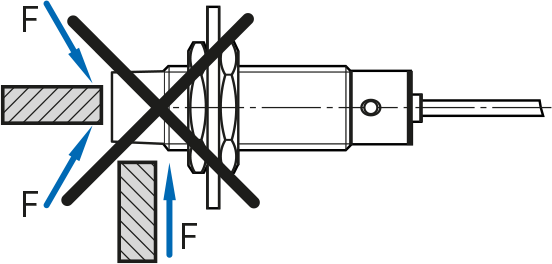

Не допускаются удары объекта воздействия, подвижных частей оборудования по активной поверхности и корпусу выключателя. |
Если устранить вероятность удара управляющего объекта, подвижных частей оборудования по активной поверхности и корпусу выключателя невозможно, то следует воспользоваться промежуточным металлическим флажком. |
|
 |
 |
|
|

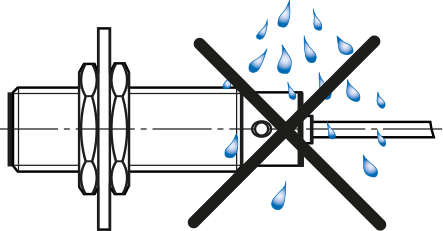

Не рекомендуется применять выключатели с незащищенным подводящим кабелем в агрессивной среде СОЖ, т.к. некоторые их типы вызывают отвердевание поливинилхлоридной оболочки кабеля и его разрушение. |

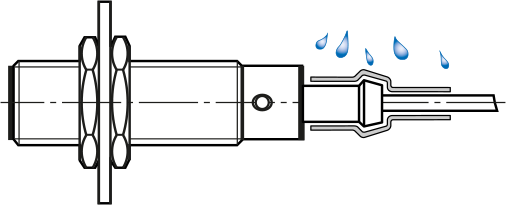

Для защиты подводящего кабеля применяются выключатели, имеющие корпус со штуцером, на который одевается защитная трубка. |
|
 |
 |
|
|

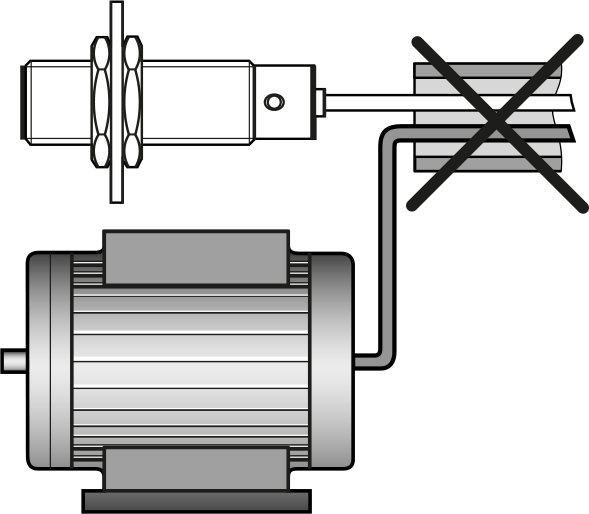

Не рекомендуется размещать в одном металлическом рукаве кабели от бесконтактных выключателей и силовые кабели. |

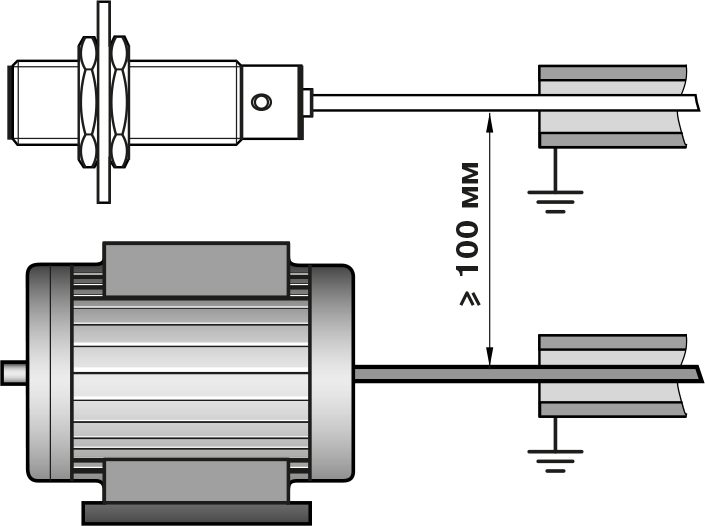

В целях уменьшения электрических наводок, которые могут вызвать ложное срабатывание выключателя, силовые кабели, кабели от электродвигателей и от бесконтактных выключателей целесообразно проложить в отдельных заземленных металлических рукавах. |
|
 |
 |
|
|
|
||
 |

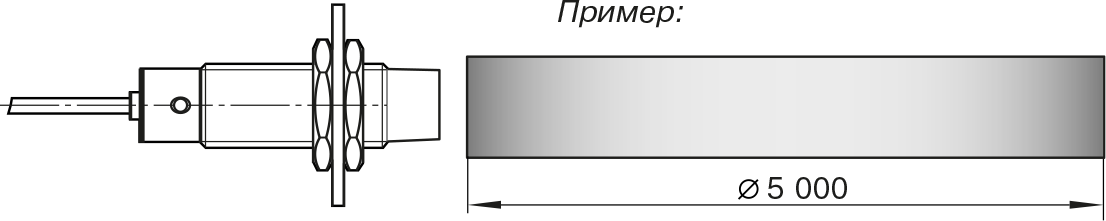

На предприятии надо было получать информацию о положении металлического диска, но из-за больших значений диаметра и люфта диск, ударяя по корпусу выключателя, выводил его из строя и оборудование прекращало функционировать. Выполнить высокоточную механическую обработку диска экономически являлось невыгодным. Решение оказалось простым - на диск были установлены толкатели, которые при его определенном положении опускали металлические флажки перед выключателями, вызывая их срабатывание. Сориентировать же флажок таким образом, чтобы опускаясь он пересекал зону чувствительности выключателя незатруднительно. |
|
|
|
||
|
|
||
| Ограничение усилия затягивания гаек при монтаже | ||
 |
⌀ 08 мм |
Крутящий момент при затягивании гаек выключателей ВБ_.08М._ не более 0.5 кгс·м. |
|
|
||
 |
⌀ 12 мм |
Крутящий момент при затягивании гаек выключателей ВБ_.12М._ не более 1.5 кгс·м. |
|
|
||
 |
⌀ 18 мм |
Крутящий момент при затягивании гаек выключателей ВБ_.18М._ не более 3.0 кгс·м. |
|
|
||
 |
⌀ 30 мм |
Крутящий момент при затягивании гаек выключателей ВБ_.30М._ не более 5.0 кгс·м. |
|
|
||
 |
⌀ 36 мм |
Крутящий момент при затягивании гаек выключателей ВБ_.36М._ не более 8.0 кгс·м. |
|
|
||
