Основные сведения и определения
12 ноября 2016
Основные сведения и определения, принятые при описании датчиков и их параметров по ГОСТ и IEC.
Бесконтактный выключатель (Proximity switches, sensors)
Позиционный выключатель, осуществляющий коммутационную операцию при определенном взаимном положении объекта воздействия и чувствительного элемента выключателя без механического контакта выключателя с объектом воздействия.
Индуктивный бесконтактный выключатель
Бесконтактный выключатель, создающий электромагнитное поле в зоне чувствительности и имеющий полупроводниковый коммутирующий элемент.
Емкостный бесконтактный выключатель
Бесконтактный выключатель, создающий электрическое поле в зоне чувствительности и имеющий полупроводниковый коммутирующий элемент.
Оптический бесконтактный выключатель
Бесконтактный выключатель, обнаруживающий объекты, прерывающие или отражающие видимое или невидимое оптическое излучение и имеющий полупроводниковый коммутирующий элемент.
Ультразвуковой бесконтактный выключатель
Бесконтактный выключатель, обнаруживающий объекты, прерывающие или отражающие ультразвуковые волны и имеющий полупроводниковый коммутирующий элемент.
Магниточувствительный бесконтактный выключатель
Бесконтактный выключатель, обнаруживающий изменение напряженности постоянного магнитного поля, имеющий полупроводниковый коммутирующий элемент и не содержащий подвижных частей в чувствительном элементе.
Активная поверхность бесконтактного выключателя
емкостного/индуктивного - поверхность, создающая поле, взаимодействующее с объектом;
оптического/ультразвукового - поверхность, излучающая и воспринимающая оптическое излучение/ультразвуковой сигнал;
магниточувствительного - поверхность, воспринимающая изменение напряженности постоянного магнитного поля.
 |
Зона чувствительности
Область свободного пространства перед активной поверхностью выключателя, где имеется максимальная напряженность электромагнитного или электрическое поля. При попадании объекта воздействия к зоне чувствительности происходит изменение коммутационного состояния выключателя.
Полупроводниковый коммутирующий элемент
Элемент, выполняющий коммутацию тока в электрической цепи нагрузки посредством изменения проводимости полупроводника.
Расстояние срабатывания (S)
Расстояние, при котором объект воздействия, приближаясь к активной поверхности выключателя, изменяет коммутационное состояние (выходной сигнал) выключателя.
Расстояние срабатывания номинальное (Sn)
Условное значение расстояния срабатывания. Не учитывает допуски при изготовлении и отклонения, обусловленные внешними факторами - изменением напряжения питания и температуры окружающей среды.
Расстояние срабатывания эффективное (Sr)
Расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания и температуре окружающей среды (23±5)°C.
Должно быть в пределах: 0,9 Sn < Sr < 1,1 Sn для индуктивных и емкостных выключателей.
Расстояние срабатывания рабочее (Sa)
Интервал, начинающийся от активной поверхности, внутри которого гарантируется надежная работа бесконтактного выключателя в условиях эксплуатации, указанных изготовителем.
Должен быть в пределах:
для индуктивных выключателей 0 < Sa < 0,81 Sn,
для емкостных выключателей 0 < Sa < 0,72 Sn.
Используемое расстояние срабатывания (Su)
Расстояние срабатывания конкретного бесконтактного выключателя, измеренное во всех рабочих диапазонах напряжений питания и температур окружающей среды.
Должно быть в пределах: 0,9 Sr < Su < 1,1 Sr для индуктивных и емкостных выключателей.
Воспроизводимость реального расстояния срабатывания (R)
Разница в измерениях реального расстояния срабатывания (Sr) при двух любых последовательных коммутациях в течении 8 часов (при температуре окружающий среды (23±5)°C и при неизменном значении напряжения питания), отнесенная к Sr.
Гистерезис (H)
|
Разность расстояний между точкой включения при приближении объекта воздействия к активной поверхности выключателя и точкой выключения при отдалении от активной поверхности. Значение гистерезиса указывается в процентах от значения реального расстояния срабатывания.  |
Номинальное напряжение (Ue)
Питающее напряжение, используемое для задания основных характеристик выключателя и для проведении испытаний без учета допустимых отклонений.
Падение напряжения (Ud)
Значение напряжения, измеренное на выводах выходного каскада бесконтактного выключателя при протекании максимального тока нагрузки.
Максимальный ток нагрузки (Imax)
Ток, который может протекать через бесконтактный выключатель при длительной работе без выхода из строя последнего. В качестве нагрузки может быть использована обмотка реле, контактора или электронная схема, например, вход контроллера.
Остаточный ток (Ir)
Ток, протекающий в электрической цепи нагрузки при выключенном состоянии коммутирующего элемента. Измеряется при максимальном значении напряжения питания.
Потребляемый ток (Io)
Ток, потребляемый от источника питания выключателем с тремя или четырьмя выводами при отключенной нагрузке.
Максимальная частота срабатывания (f)
Максимальная возможная частота перехода выключателя из неактивированного состояния в активированное и наоборот, при которой выходной каскад выключателя еще выдает определенную последовательность сигналов, соответствующую воздействию.
Рабочий зазор
Для датчиков с аналоговым выходным сигналом. Расстояние, измеряемое от активной поверхности датчика, в пределах которого происходит изменение выходного сигнала при перемещении объекта воздействия.
Линейная зона рабочего зазора
Для датчиков с аналоговым выходным сигналом. Диапазон расстояний внутри рабочего зазора, в котором выходной сигнал меняется линейно в зависимости от расстояния до объекта воздействия.
Нелинейность
Для датчиков с аналоговым выходным сигналом. Допустимое отклонение выходного сигнала от линейной характеристики в линейной зоне.
Выключатель, устанавливаемый заподлицо в металл
Выключатель, не изменяющий технических характеристик при окружении его металлом до плоскости активной поверхности.

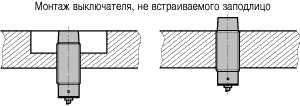

Выключатель, не устанавливаемый заподлицо в металл
Выключатель, для сохранения технических характеристик которого требуется наличие вокруг чувствительного элемента зоны, свободной от металла, воздействующего на чувствительный элемент.
