Устройство и принцип работы емкостного датчика

Устройство и принцип работы емкостного датчика
12 ноября 2016

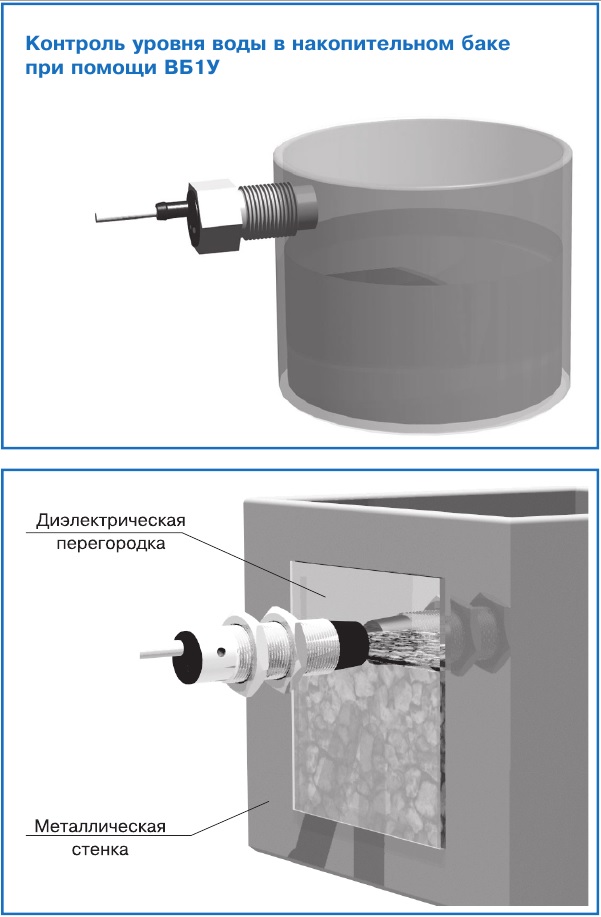

В основе принципа работы емкостного датчика лежит изменение емкости конденсатора при внесении в его электрическое поле какого-либо материала.

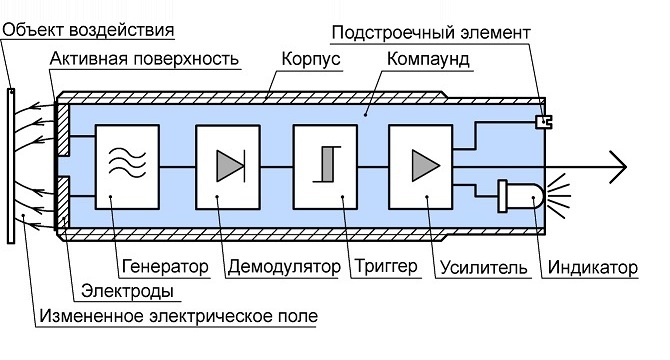

Устройство емкостного датчика общего применения показано на рисунке ниже:

Электроды конденсатора, являющегося частью генератора, создают электрическое поле для взаимодействия с объектом.

Генератор обеспечивает переменное электрическое поле перед электродами конденсатора.

Демодулятор преобразует изменение высокочастотных колебаний генератора в изменение постоянного напряжения.

Триггер обеспечивает необходимый порог срабатывания, гистерезис, крутизну фронтов сигнала управления.

Усилитель увеличивает амплитуду и рабочий ток выходного сигнала до необходимых значений.

Подстроечный элемент служит для регулировки чувствительности датчика и отстройки от помех (росы, инея и пр.)

Индикатор - обычно светодиодный обеспечивает визуальный контроль срабатывания датчика, увеличивая удобство эксплуатации, уменьшая время настройки.

Компаунд обеспечивает необходимую степень защиты от вредного воздействия твердых частиц и влаги.

Корпус. В цилиндрических датчиках чаще всего выполняется из латуни и нержавеющей стали. В прямоугольных и других исполнениях применяются ударопрочные пластики. Корпус служит для обеспечения монтажа датчика и защиты от механических и прочих внешних воздействий.

Принцип работы

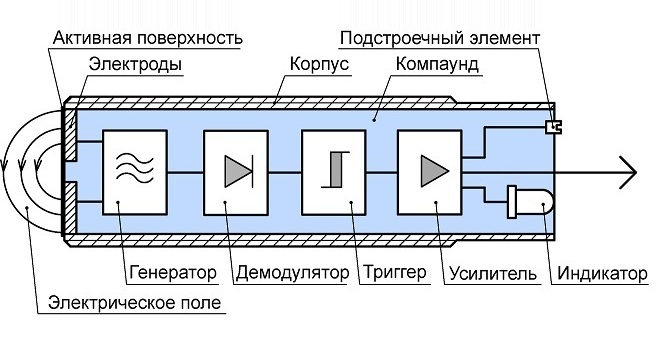

Структура емкостного датчика

При подаче напряжения питания, перед поверхностью электродов как бы «развернутого» конденсатора возникает электрическое поле. Данное поле так же считается зоной чувствительности емкостного датчика. Параметры генератора выбраны таким образом, что при отсутствии каких либо материалов в зоне чувствительности датчика, кроме воздуха, имеющего диэлектрическую проницаемость близкую к единице, электрических колебаний в генераторе не возникает.









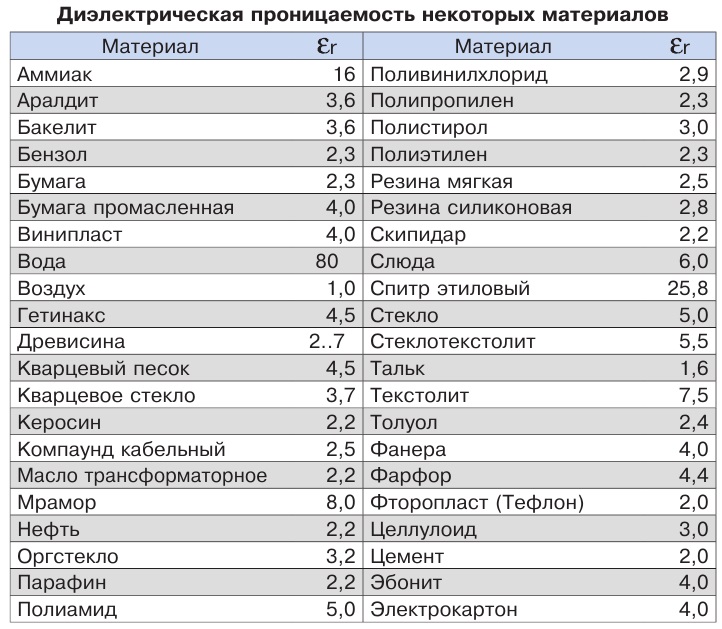

При попадании какого-либо материала в поле конденсатора с большей диэлектрической проницаемостью, увеличивается емкость конденсатора. В генераторе возникают колебания с амплитудой, зависящей от расстояния до материала, размеров его, а также от его диэлектрической проницаемости. Амплитуда колебаний преобразуется демодулятором в изменение уровня постоянного напряжения, что вызывает срабатывание триггера и изменение состояния выхода датчика.
