PS1-30M85-10B11-C4

Главная

Каталог

Датчики положения

Емкостные

С резьбой M30

PS1-30M85-10B11-C4

Производитель: Мега-К

Артикул:

4673759505193

Расстояние срабатывания номинальное (Sn):

10 мм

Тип выхода:

PNP

Функция выхода:

замыкающий, NO

Технический паспорт:

Есть в наличии

Количество:

2 280

руб.

Под заказ

Быстрый заказ

СТОИМОСТЬ С НДС

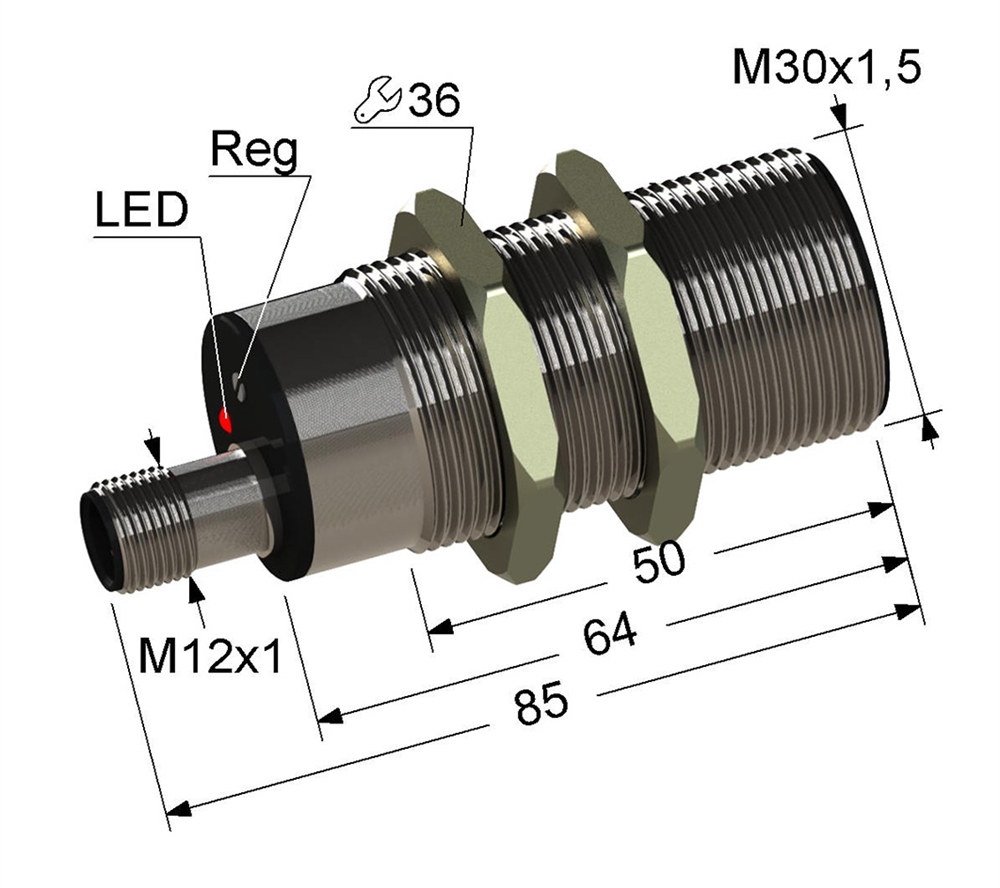

Емкостный бесконтактный датчик в цилиндрическом латунном корпусе с резьбой М30х1,5 длиной 85 мм. В комплекте две крепежные гайки.

Расстояние срабатывания: 10 мм
Способ монтажа: заподлицо
Рабочее напряжение питания: 10...30 V DC
Ток нагрузки максимальный: 0,3 А
Падение напряжения: 1,5 В
Частота переключения максимальная: 100 Гц
Ток потребления вкл./выкл.: не более 0,015 А
Тип выхода: PNP
Функция выхода: замыкающий, NO
Рабочая температура: -25...+75 °C
Степень защиты активной поверхности: IP67
Степень защиты по IEC 60529: IP65/IP67
Способ подключения: разъем/М12/4-конт

Характеристики
Расстояние срабатывания номинальное (Sn)

10 мм
Расстояние срабатывания рабочее (Sa)

0...7,2 мм
Расстояние срабатывания эффективное (Sr)

(0,9…1,1)Sn
Способ подключения

разъем/М12/4-конт
Способ монтажа

заподлицо
Рабочая температура

-25...+75 °C
Тип выхода

PNP
Функция выхода

замыкающий, NO
Частота переключения максимальная (f)

100 Гц
Регулировка чувствительности (Reg)

есть
Повторяемость максимальная (R), от Sr

5%
Гистерезис максимальный (H), от Sr

15%
Длина

85 мм
Размеры упаковки

90x40x40 мм
Масса, не более

0,25 кг
Общие электрические характеристики
Напряжение питания номинальное (Ue)

24 В
Напряжение питания рабочее

10...30 V DC
Падение напряжения максимальное

1,5 В
Ток нагрузки максимальный (Ie)

0,3 А
Ток потребления вкл./выкл.

не более 0,015 А
Уровень пульсаций (%Ue)

10%
Задержка после включения питания (tv)

50 мс
Емкость нагрузки максимальная (при Ue)

0,22 мкФ
Категория применения

DC13
Общие механические характеристики
Покрытие корпуса

никель
Материал чувствительной части

полиамид
Материал корпуса

латунь
Ударная нагрузка полусинусоидальная

30 gn, 11 мс
Вибрационная нагрузка

55 Гц, 1 мм, 3x30 мин
Момент затяжки гаек, не более

5 кг м
Защита и индикация
Индикатор состояния выхода (LED)

красный
Степень защиты по IEC 60529

IP65/IP67
Степень защиты со стороны регулировки чувствительности

IP65
Степень защиты активной поверхности

IP67
Защита от короткого замыкания

есть
Защита от перегрузки по току

есть
Защита от переполюсовки

есть
Защита от ЭДС самоиндукции

есть
Прочее
Технический паспорт
Примечание

В комплекте две крепежные гайки под ключ 36. Кабели для подключения: C19 L2,0. 1 (прямой), C20 L2,0. 1 (угловой), C21 L2,0. 1 (угловой с индикацией) заказываются отдельно.
