PS2D-18M75-5B91-C4

Артикул:
4673759506947
Размеры упаковки:
80x25x25 мм
Есть в наличии
Количество:
СТОИМОСТЬ С НДС

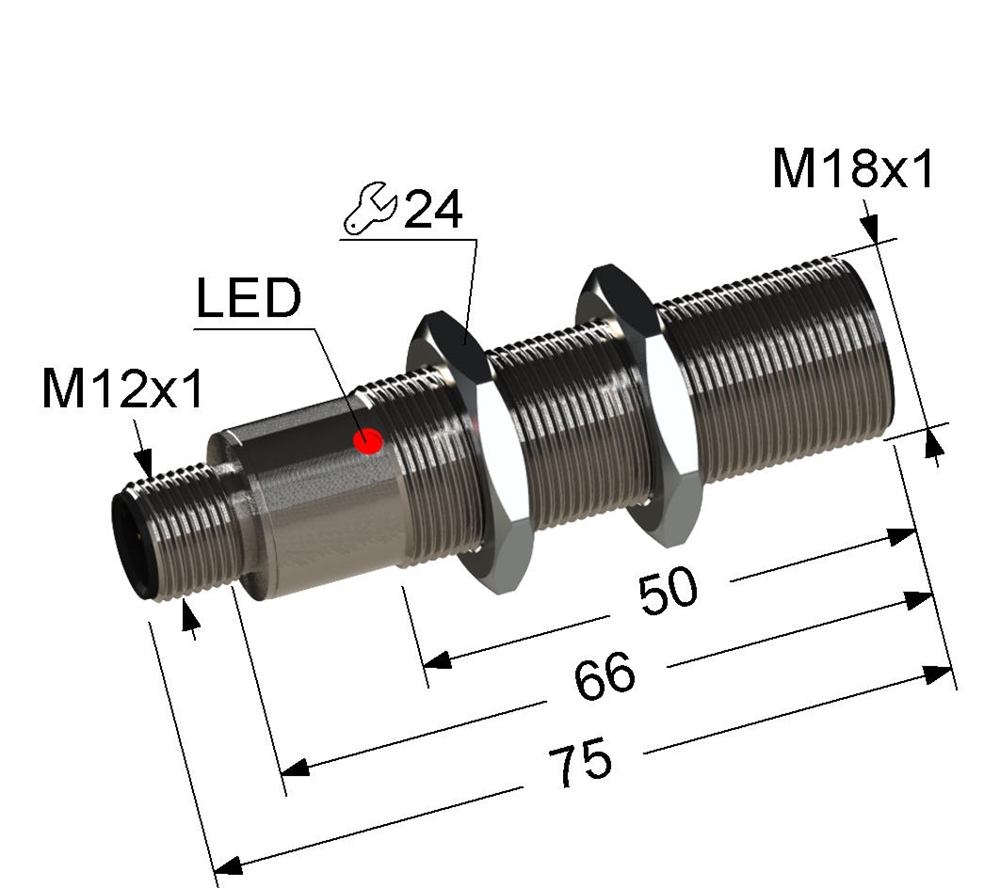

Индуктивный бесконтактный датчик положения с аналоговым токовым выходом в цилиндрическом латунном корпусе с резьбой М18х1 длиной 75 мм. Выходной ток линейно зависит от расстояния до объекта. В комплекте две крепежные гайки.

  • Расстояние срабатывания: 5 мм
  • Способ монтажа: заподлицо
  • Рабочее напряжение питания: 12...30 V DC
  • Потребляемый ток: не более 0,01 А
  • Диапазон выходного тока: 1,5...20 мА
  • Выходной ток в линейном зазоре: 2...18 мА
  • Нелинейность: не более 3% от Iвых.max
  • Температурная нестабильность: не более 5% от Iвых.max
  • Сопротивление нагрузки: Rmax=(Uраб-7)х50 Ом
  • Максимальная скорость изменения тока в нагрузке: 5 мА/мс
  • Тип выхода: PNP
  • Функция выхода: аналоговый
  • Рабочая температура: -25...+70 °C
  • Степень защиты по IEC 60529: IP67
  • Способ подключения: разъем/М12/4-конт
  • Характеристики
  • Расстояние срабатывания номинальное (Sn)
    5 мм
  • Расстояние срабатывания рабочее (Sa)
    0,5…5 мм
  • Расстояние срабатывания эффективное (Sr)
    (0,9…1,1)Sn
  • Способ подключения
    разъем/М12/4-конт
  • Способ монтажа
    заподлицо
  • Рабочая температура
    -25...+70 °C
  • Тип выхода
    PNP
  • Функция выхода
    аналоговый
  • Повторяемость максимальная (R), от Sr
    5%
  • Гистерезис максимальный (H), от Sr
    15%
  • Длина
    75 мм
  • Размеры упаковки
    80x25x25 мм
  • Масса, не более
    0,15 кг
  • Общие электрические характеристики
  • Напряжение питания номинальное (Ue)
    24 В
  • Напряжение питания рабочее
    12...30 V DC
  • Ток потребления вкл./выкл.
    не более 0,01 А
  • Уровень пульсаций (%Ue)
    10%
  • Емкость нагрузки максимальная (при Ue)
    2,5 мкФ
  • Категория применения
    DC13
  • Общие механические характеристики
  • Покрытие корпуса
    никель
  • Материал чувствительной части
    полиамид
  • Материал корпуса
    латунь
  • Ударная нагрузка полусинусоидальная
    30 gn, 11 мс
  • Вибрационная нагрузка
    55 Гц, 1 мм, 3х30 мин
  • Момент затяжки гаек, не более
    3 кг м
  • Защита и индикация
  • Индикатор состояния выхода (LED)
    красный
  • Индикация
    линейного участка
  • Степень защиты по IEC 60529
    IP67
  • Защита от короткого замыкания
    есть
  • Защита от перегрузки по току
    есть
  • Защита от переполюсовки
    есть
  • Защита от ЭДС самоиндукции
    есть
  • Выходной ток в линейном зазоре
    2,0...18 мА
  • Диапазон выходного тока
    1,5...20 мА
  • Линейная зона рабочего зазора
    0,8...4,3 мм
  • Максимальная скорость изменения тока в нагрузке
    5 мА/мс
  • Нелинейность
    не более 3% от Iвых.max
  • Прочее
  • Примечание
    В комплекте две крепежные гайки под ключ 24.
