PS2D-30M65-10B91-K
PS2D-30M65-10B91-K
Артикул:
807
Размеры упаковки:
100x90x40 мм
Масса, не более:
0,23 кг
Есть в наличии
Количество:

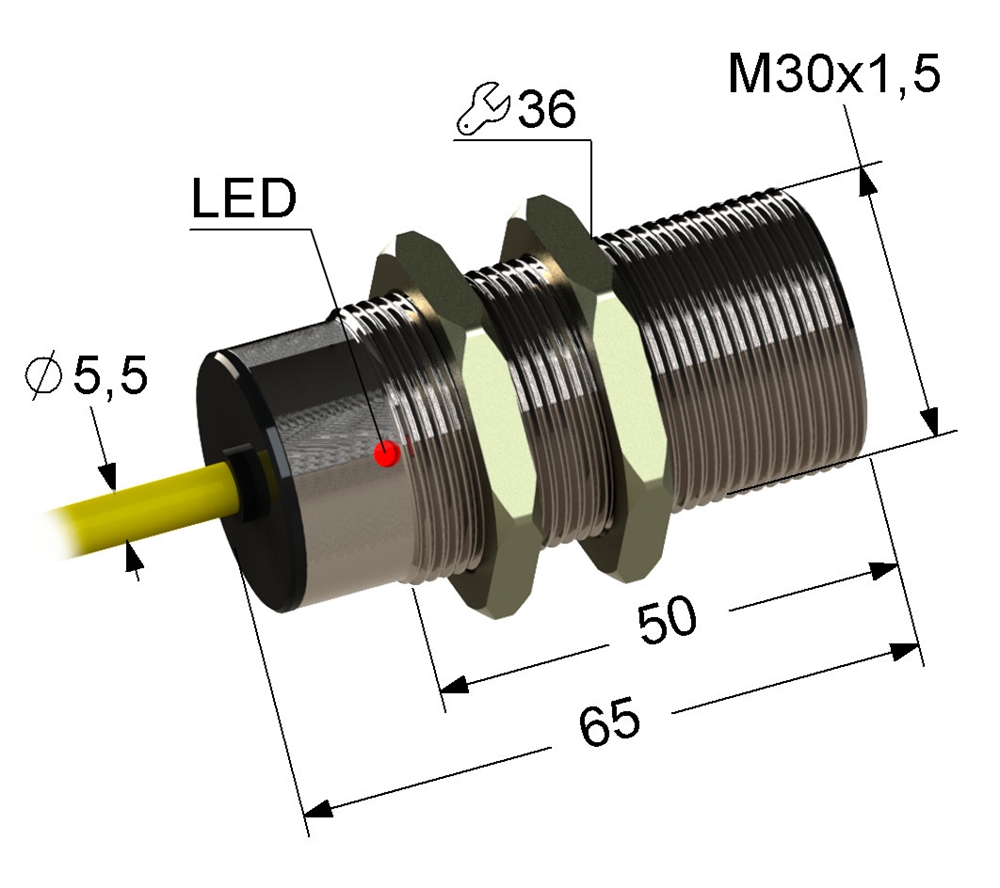

Индуктивный бесконтактный датчик положения с аналоговым токовым выходом в цилиндрическом латунном корпусе с резьбой М30х1,5 длиной 65 мм. Выходной ток линейно зависит от расстояния до объекта. В комплекте две крепежные гайки.
- Расстояние срабатывания: 15 мм
- Способ монтажа: заподлицо
- Рабочее напряжение питания: 12...30 V DC
- Потребляемый ток: 25 мА/8 мА
- Диапазон выходного тока: 1,5...20 мА
- Выходной ток в линейном зазоре: 2,0...18 мА
- Нелинейность: не более 3% от Iвых.max
- Температурная нестабильность: не более 5% от Iвых.max
- Сопротивление нагрузки: Rmax=(Uраб-7,0)х50,0 Ом
- Максимальная скорость изменения тока в нагрузке: 5 мА/мс
- Тип выхода: NPN
- Функция выхода: размыкающий, NC
- Рабочая температура: -25...+75 °С
- Степень защиты по IEC 60529: IP67
- Способ подключения: кабель ПВХ/3х0,35 кв. мм
- Характеристики
-
Расстояние срабатывания номинальное (Sn)15 мм
-
Расстояние срабатывания эффективное (Sr)(0,9…1,1)Sn
-
Способ подключенияКабель ПВХ/3х0,35 кв. мм
-
Длина кабеля2 м
-
Способ монтажаЗаподлицо
-
Рабочая температура-25...+75 °С
-
Тип выходаNPN
-
Функция выходаразмыкающий, NC
-
Частота переключения максимальная (f)300 Гц
-
Повторяемость максимальная (R), от Sr5%
-
Гистерезис максимальный (H), от Sr15%
-
Длина65 мм
-
Размеры упаковки100x90x40 мм
-
Масса, не более0,23 кг
- Общие электрические характеристики
-
Напряжение питания рабочее12...30 V DC
-
Ток нагрузки максимальный (Ie)0,25 А
-
Ток потребления вкл./выкл.25 мА/8 мА
- Защита и индикация
-
Индикациялинейного участка
-
Частота срабатывания1...50 Гц
-
Защита от короткого замыканияесть
-
Защита от переполюсовкиесть
-
Выходной ток в линейном зазоре2,0...18 мА
-
Диапазон выходного тока1,5...20 мА
-
Линейная зона рабочего зазора1,6...9,6 мм
-
Максимальная скорость изменения тока в нагрузке5 мА/мс
-
Нелинейностьне более 3% от Iвых.max
- Общие механические характеристики
-
Материал корпусаЛатунь
-
Степень защиты по IEC 60529IP67
-
Ударная нагрузка полусинусоидальная30 gn, 11 мс
- Прочее
-
ПримечаниеВ комплекте две крепежные гайки под ключ 36.
