PS2D-30M75-15N91-C4
Артикул:
4673759506992
Расстояние срабатывания номинальное (Sn):
15 мм
Тип выхода:
PNP
Функция выхода:
аналоговый
Есть в наличии
Количество:

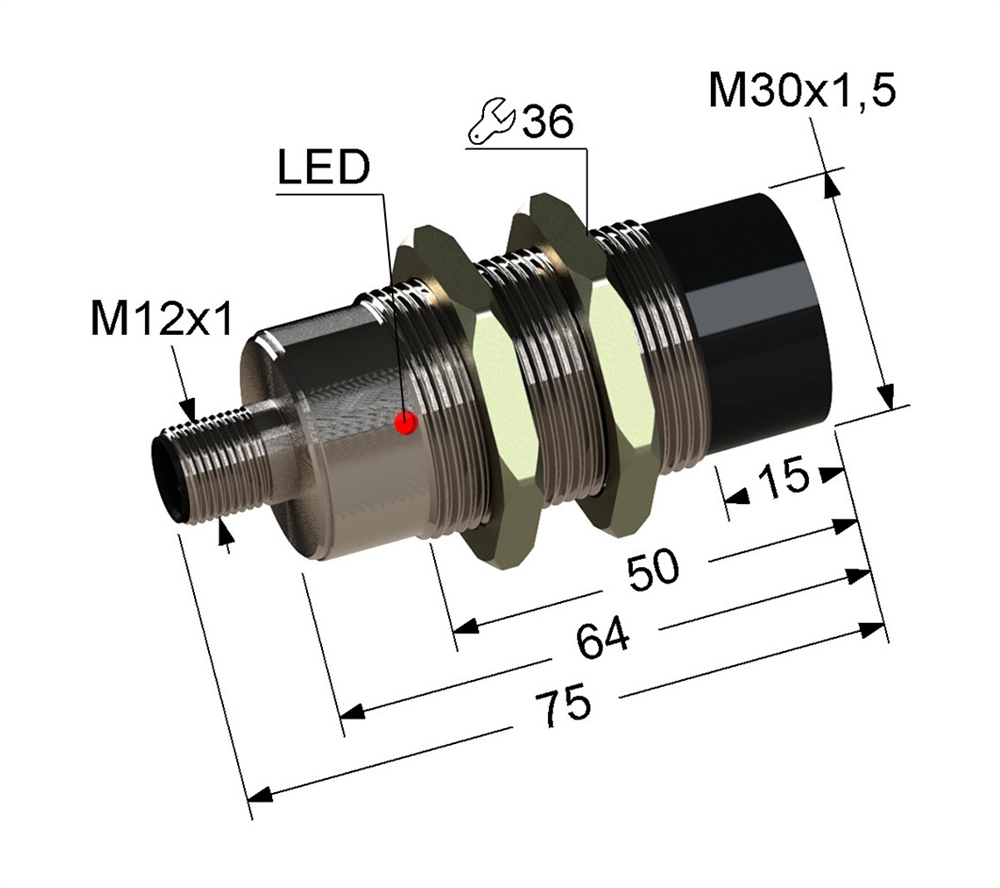

Индуктивный бесконтактный датчик положения с аналоговым токовым выходом в цилиндрическом латунном корпусе с резьбой М30х1,5 длиной 75 мм. Выходной ток линейно зависит от расстояния до объекта. В комплекте две крепежные гайки.
- Расстояние срабатывания: 15 мм
- Способ монтажа: не заподлицо
- Рабочее напряжение питания: 12...30 V DC
- Потребляемый ток: не более 0,01 А
- Диапазон выходного тока: 1,5...20 мА
- Выходной ток в линейном зазоре: 2...18 мА
- Нелинейность: не более 3% от Iвых.max
- Температурная нестабильность: не более 5% от Iвых.max
- Сопротивление нагрузки: Rmax=(Uраб-7)х50 Ом
- Максимальная скорость изменения тока в нагрузке: 5 мА/мс
- Тип выхода: PNP
- Рабочая температура: -25...+70 °C
- Степень защиты по IEC 60529: IP67
- Способ подключения: разъем/М12/4-конт
- Характеристики
-
Номинальный рабочий зазор1…15 мм
-
Линейная зона рабочего зазора1,6...14,0 мм
-
Расстояние срабатывания номинальное (Sn)15 мм
-
Расстояние срабатывания рабочее (Sa)1…15 мм
-
Расстояние срабатывания эффективное (Sr)(0,9…1,1)Sn
-
Способ подключенияразъем/М12/4-конт
-
Способ монтажане заподлицо
-
Рабочая температура-25...+70 °C
-
Температурная нестабильностьне более ±5% от Iвых.мах
-
Тип выходаPNP
-
Функция выходааналоговый
-
Повторяемость максимальная (R), от Sr5%
-
Гистерезис максимальный (H), от Sr15%
-
Длина75 мм
-
Размеры упаковки80x40x40 мм
-
Масса, не более0,25 кг
- Общие электрические характеристики
-
Напряжение питания номинальное (Ue)24 В
-
Напряжение питания рабочее12...30 V DC
-
Ток потребления вкл./выкл.не более 0,01 А
-
Выходной ток в линейном зазоре2,0...18 мА
-
Диапазон выходного тока1,5...20 мА
-
Максимальная скорость изменения тока в нагрузке5 мА/мс
-
Уровень пульсаций (%Ue)10%
-
Нелинейностьне более ±3% от Iвых.мах
-
Сопротивление нагрузкиRmax <= (Uраб - 7) * 50 Ом
-
Емкость нагрузки максимальная (при Ue)2,5 мкФ
-
Категория примененияDC13
- Общие механические характеристики
-
Покрытие корпусаникель
-
Материал чувствительной частиполиамид
-
Материал корпусалатунь
-
Ударная нагрузка полусинусоидальная30 gn, 11 мс
-
Вибрационная нагрузка55 Гц, 1 мм, 3x30 мин
-
Момент затяжки гаек, не более3 кг м
- Защита и индикация
-
Индикатор состояния выхода (LED)красный
-
Индикациялинейного участка
-
Степень защиты по IEC 60529IP67
-
Защита от короткого замыканияесть
-
Защита от перегрузки по токуесть
-
Защита от переполюсовкиесть
-
Защита от ЭДС самоиндукцииесть
- Прочее
-
ПримечаниеВ комплекте две крепежные гайки под ключ 36. Кабели для подключения: C19 L2,0. 1 (прямой), C19 L2,0. 5 (прямой),C20 L2,0. 1 (угловой), C20 L2,0. 5 (угловой) заказываются отдельно.
